CLK系列旋风除尘器

CLK系列旋风除尘器

产品介绍:基本特点 1、结构简单,加工制造容易; 2、投资少,压力损失适中; 3、筒身呈倒圆锥形,具有逐渐增大自锥体壁至锥体中心的距离,减少含尘气体由锥体中心短路到排气管的可能性; 4、锥体底

产品详细

结构及工作原理

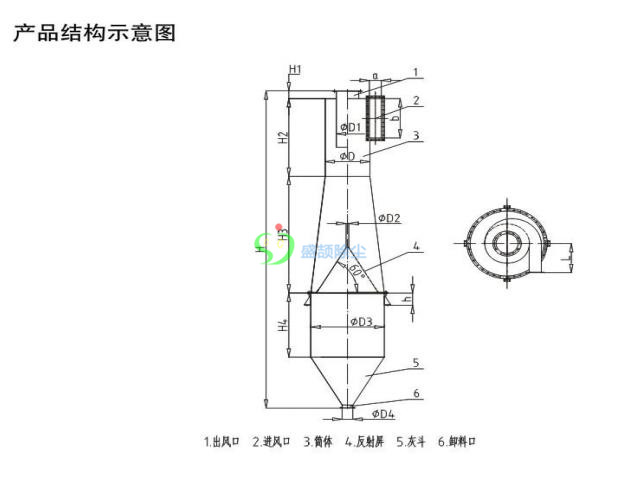

CLK系列旋风除尘器主要由进气管、排风管、筒体、反射屏、灰斗、卸料口等组成。含尘气体经矩形进气管沿切向进入除尘器筒体,粉尘在离心力的作用下分离到器壁,并随着气流向下旋转运动,大部分气流受反射屏的反射作用,旋转上升经排气管排出。小部分气流随粉尘经反射屏和灰斗之间的环隙进入灰斗,进入灰斗的气体速度降低,由于惯性作用,粉尘落入灰斗内由卸灰阀排出,气体则经放射屏的透气孔上升至排气管排出。
基本特点
1、结构简单,加工制造容易; 2、投资少,压力损失适中;
3、筒身呈倒圆锥形,具有逐渐增大自锥体壁至锥体中心的距离,减少含尘气体由锥体中心短路到排气管的可能性;
4、锥体底部装有反射屏,防止上升的净化气体重新把细微粉尘卷起带走,因而提高了 除尘效率;
5、适用于捕集干燥的非纤维性的颗粒状粉尘,同时也可消除烟尘,回收粉料。
