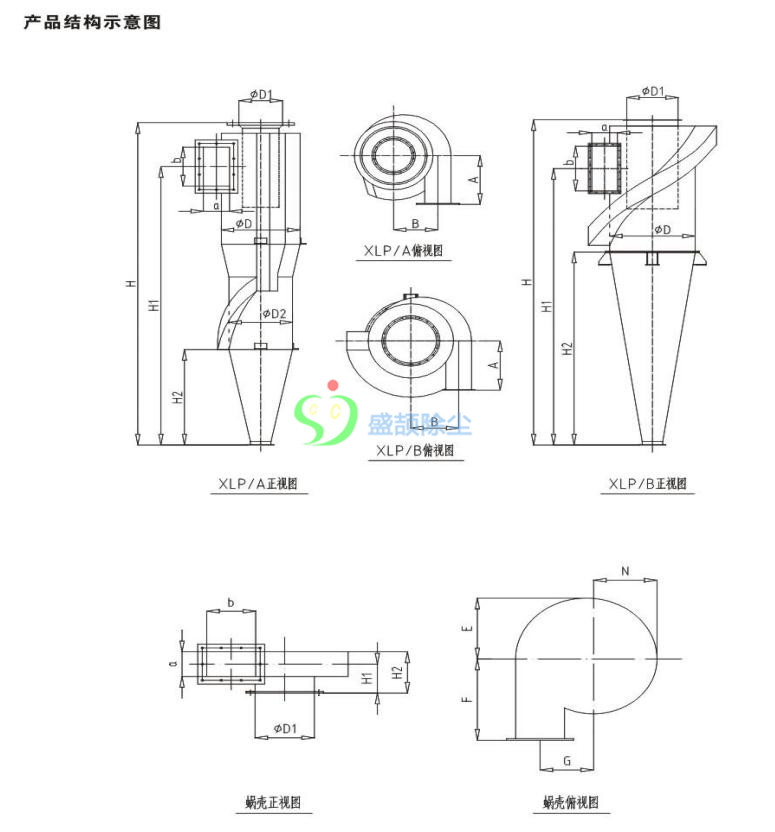

结构及工作原理
XLP系列旋风除尘器是一种在旋风筒体外侧带有一旁路通道的高效旋风除尘器，根据结构的不同可分类为
1、按螺旋形旁路分离室形式;XLP/A呈半螺旋形，外形呈双锥体;XLP/B呈全螺旋形，具有较小圆锥角的单锥体，锥体较长。实验证明∶在相同条件下，XLP/A除尘效率高于XLP/B，但XLP/B阻力相对较小、结构相对简单、质量小;
2、按出风方式∶X型为水平出风，吸出式除尘器位于风机吸入侧，并带有出 口 蜗壳，—般 用于负压操作;Y型为上部出风，压入式除尘器位于风机压入侧，一般用于正压或负压操作;
3、按旋转方向∶右旋（S型）;左旋（N型）。
含尘气体从进风口 处切向进入除尘器后，气体在获得旋转运动的同时，被分 成上、下两种气流并呈现双旋涡运动，粉尘在排气 口 底部即双旋涡的分界处产生强烈的 分离作用。较细较轻的尘粒由上部旋涡气流带往上部，在顶盖下面形成强烈的旋转的灰环，产生尘粒的聚 集，并被特设的旁路分离室上部洞 口 引出，经旁路分离室下部螺旋槽，从除尘器外壁回 风 口 切向引L入除尘器筒体下部与内部气流汇合，粉尘被分离而落入灰斗中。另一部分较粗重的粉尘颗粒则在下旋涡气流带动下，沿除尘器下 段经由上旋涡气流的类似过程，将粉尘分离并进入灰斗。
基本特点
1、体积小，结构简单，维修方便∶
2、操作简便，使用寿命长;
3、耐高温，阻力低而除尘效率高;
4、进风口 位置 比一般旋风除尘器低，使在除尘器顶部有充足的空间形成上旋涡并形成粉尘环，从旁路分离室引至锥体部分，这样不利于除尘效率的二次气流变 成有粉尘集聚作用的上旋涡气流;
