CD系列长袋低压脉冲布袋除尘器

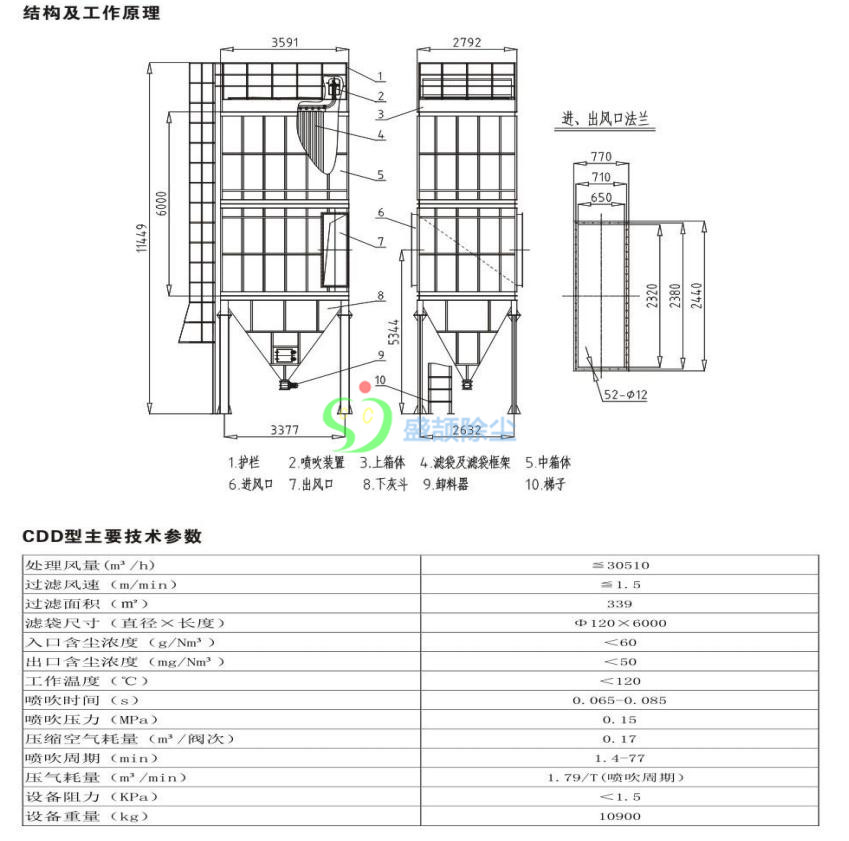

结构及工作原理

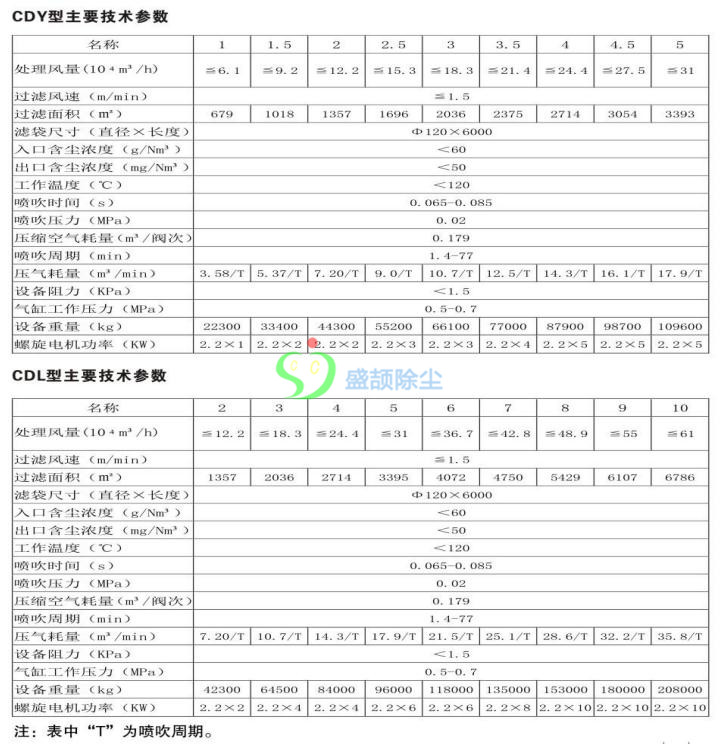

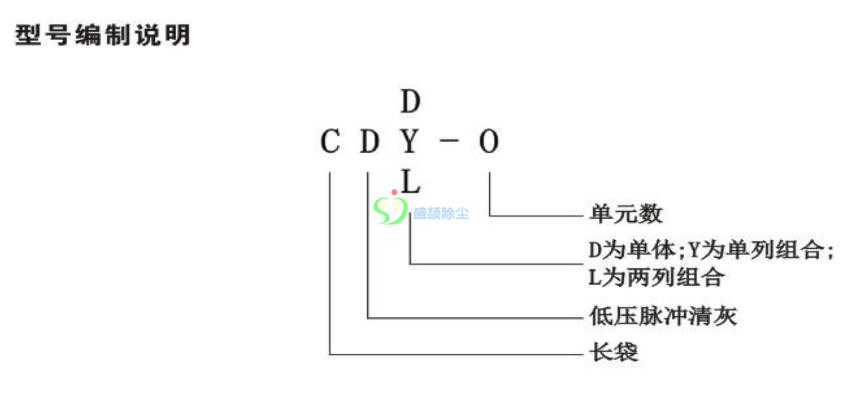

CD系列长袋低压脉冲布袋除尘器主要由上箱体、喷吹装置、中箱体、灰斗、卸灰装置等部分组成。此系列除尘器共有CDD、CDY、CDL三种形式产品，共计19种规格∶CDD有1种规格（相当于半个单元）;CDY有 1、1.5、2…….5单元共9种规格; CDL有2，3，4…10单元共9种规格。

含尘烟气进入中箱体下部，在挡风板形成的预分离室内，大颗粒粉尘因惯性作用落入灰斗，烟气沿挡风板向上到达滤袋，粉尘被阻留在滤袋外面，干净烟气进入袋内，并经袋 口和上箱体，由排气口排出。当滤袋表面的粉尘不断增加，导致设备阻力升到设定值时，微差控制器有信号输出，控制器便发出信号使喷吹系统工作，此时压缩空气从气包顺序经脉冲阀和喷吹管上的喷嘴向滤袋内喷射，在滤袋膨胀产生的加速度和反方向气流的作用下，附于袋外的粉尘脱离滤袋落入灰斗，由螺旋输送机和卸料器排出。喷吹一次的时间为0.065- 0.085s，喷吹结束后滤袋立即恢复过滤状态。
