PPCS系列气箱式脉冲布袋除尘器

PPCS系列气箱式脉冲布袋除尘器

产品介绍:基本特点 1、综合 了分室反吹和脉冲喷吹清灰各类除尘器的优点,克服了分室反吹清灰强度不够,脉冲喷吹清灰和过滤同时进行的缺点; 2、采用离线清灰技术进行分室脉冲清灰,提高了清灰效

产品详细

结构及工作原理

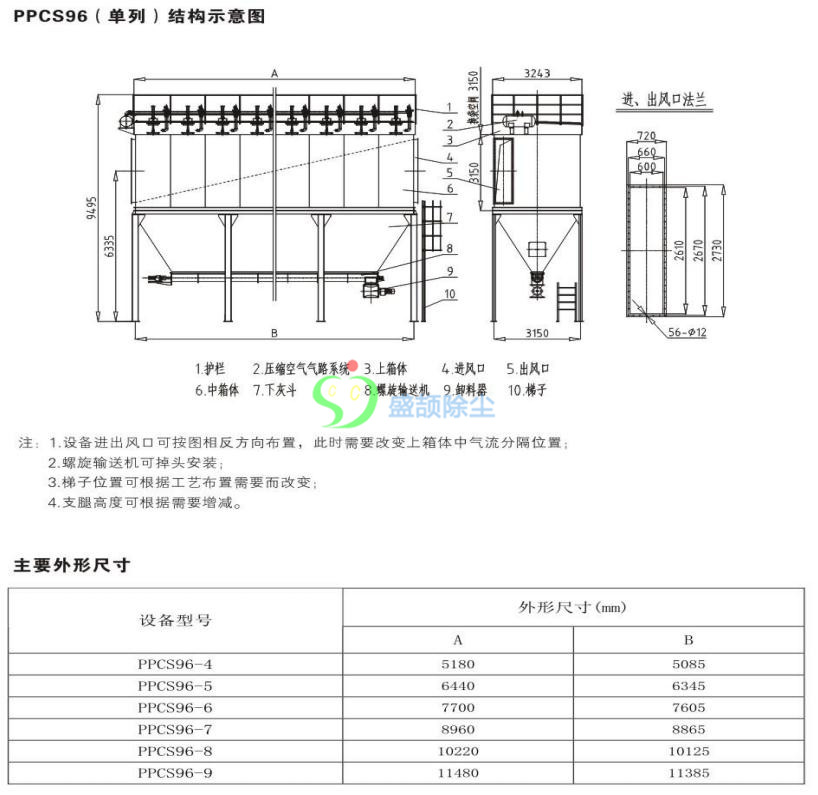

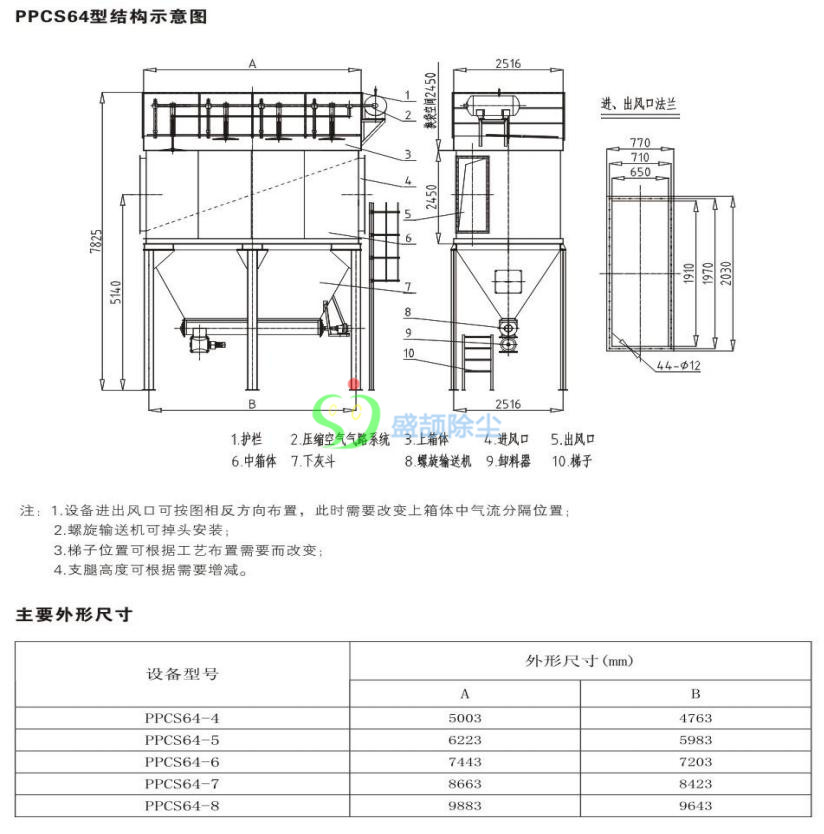

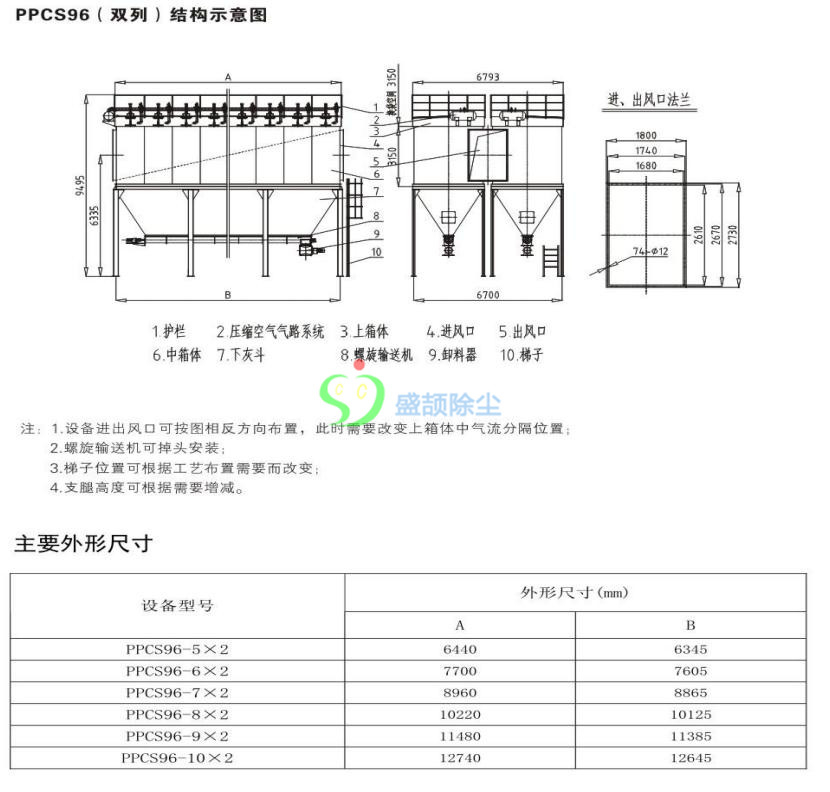

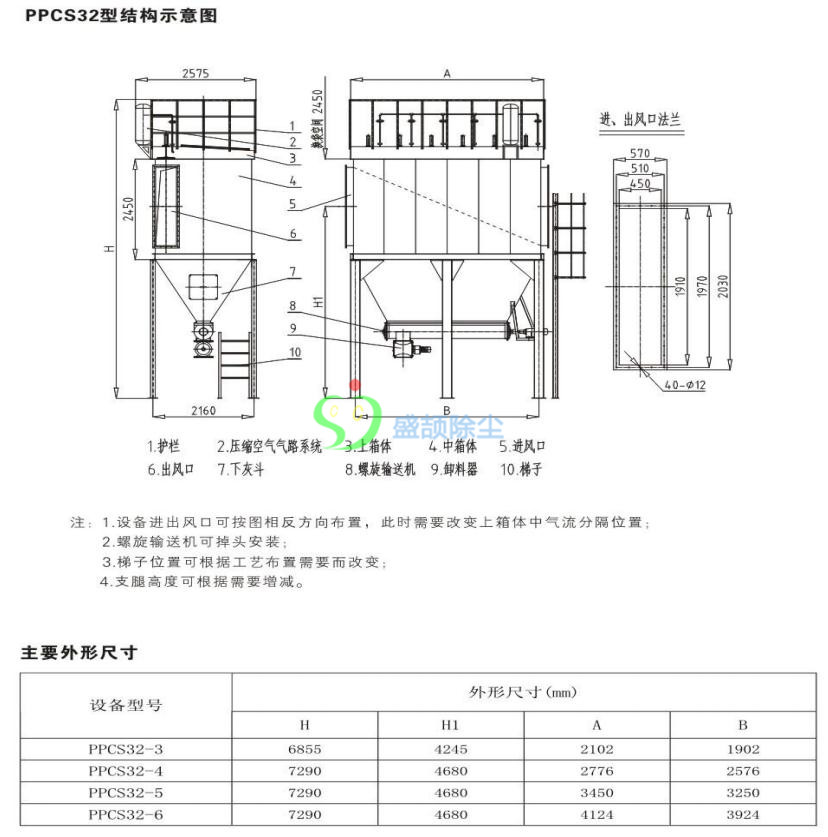

PPCS系列气箱式脉冲布袋除尘器主体结构由箱体、袋室、灰斗、进出风道等几大部 分组成,并配有基础支柱、爬梯、栏杆、检修 门、压缩空气气路系统、清灰控制系统、卸灰系统等几部分。PPCS袋收尘器主要采用下进气分室结构,收尘器被分隔 为数个箱区,每箱有32、64、96等条袋子,并在每箱侧边出口 管道上装有一个气缸带动的提升阀。
当含尘烟气由中部箱体经进风道进入灰 斗时,部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗,其它尘粒随气流上升进入各个袋室,经滤袋过滤后,尘粒被阻留在滤袋外侧,净化后的气体 由滤袋内部进入上箱体,再通过提升阀、出风口排入大气。灰斗中的粉尘定时或连续由刚性叶轮卸料器及螺旋输送机卸出。随着过滤过程的不断进行,滤袋外侧所附积的粉尘不断增加,从而导致袋收尘器本 身 的阳力也逐渐升高,当阻力 达到预先设定值时,清灰控制器 发出信号,首先令一个袋室的提升阀 关闭 以切断该室 的过滤气流,然后打开 电磁脉冲阀,以极短的时间(0.1~0.2秒)向箱内喷入0.4~0.6MPa的压缩空气,压缩空气在箱内高速膨胀,使滤袋产生高频振动变形,再加上逆气流的作用,使滤袋外侧所附粉尘脱落。在充分考虑了粉尘的沉降时间(保证所脱落的粉生能够有效落入灰 斗)后,提升阀打开,此袋室再次进入过滤状态,而下 —袋室则
进入清灰状态,如此一个周期。PPC袋收尘器是由多个独立的室组成的,清灰时各室按顺序分别进行,互不干扰,实现长期连续运行。
基本特点
1、综合 了分室反吹和脉冲喷吹清灰各类除尘器的优点,克服了分室反吹清灰强度不够,脉冲喷吹清灰和过滤同时进行的缺点;
2、采用离线清灰技术进行分室脉冲清灰,提高了清灰效果,延长滤袋使用寿命,增加 了使用 适应性;
3、采用PLC可编程 自动控制技术,定时定阻分室轮换自动喷吹清灰,实现自动化运行,性能稳定,自动卸灰;
4、广泛使用于电力、化工、冶金、机械、轻工、木材、水泥等行业。
