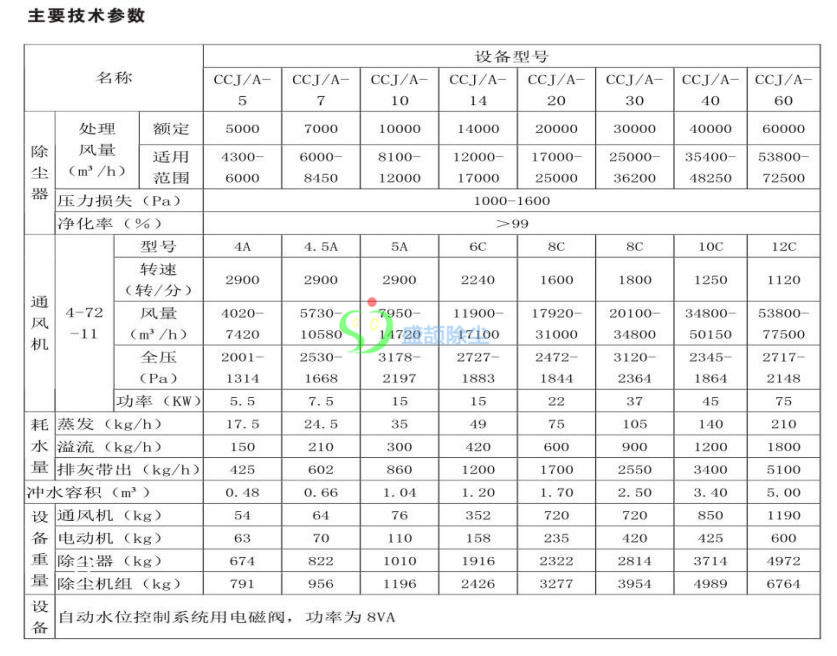

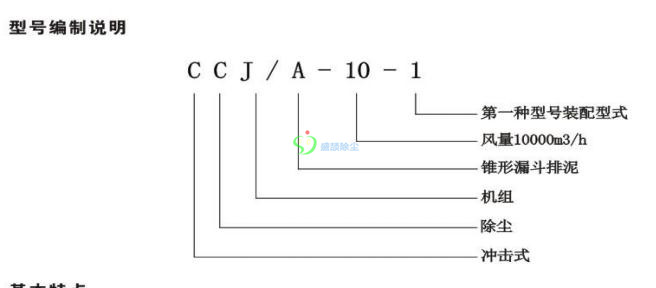

CCJ/A系列冲激式除尘机

结构及工作原理

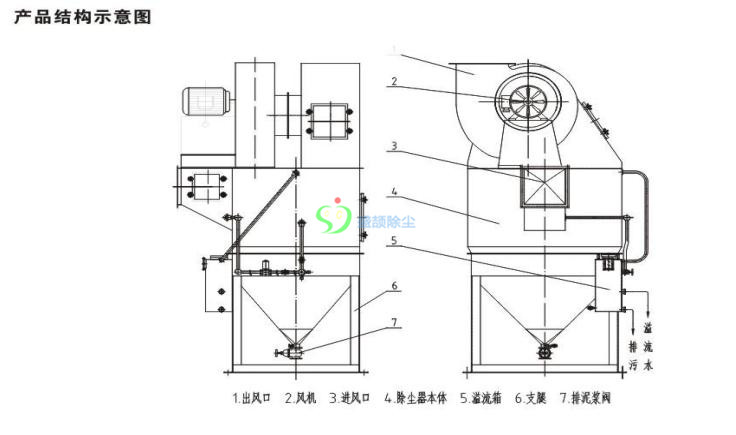

CCJ/A系列冲激式除尘机组主要由箱体、S板、净气室、挡水板、水位控制装置、供水阀、排水阀等组成。按排灰方式分类∶

a.直排式--利用 闸板阀控制，灰水 混合物连续排放; b.扒渣式--在设备灰斗内安装连续扒渣机，直接扒渣。按S板排列形式分类∶

1.单侧式冲激式除尘器--利用单个S板组合而成的。即单侧进风，对应侧排气，风机座装在除尘器上。具有容量小、结构简单、性能可靠、移动 方便等特点;

2.双侧式冲激式除尘器--利用 Ω 形通道集中进风，S板分列两侧，按风量负荷组合而 成。具有结构合理、风量适宜、性能稳定和成本低的特点;

3.复合式冲激式除尘器--发扬双侧式冲激式除尘器的结构优势，按风负荷量科学排列、合理组合为双通道或多通道进风的除尘器。

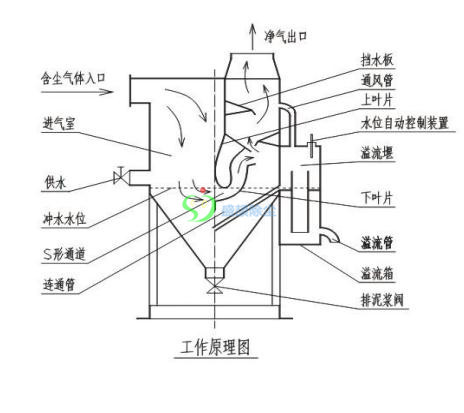

含尘气体由通风机吸入除尘器入口，气流转弯向下冲击于水面，部分较大的尘粒灌入水中。当含尘气体以 18-35m/s的速度通过上、下叶片的"S'"形通道时，激起大量的水花，与水气充分接触，绝大部分微细的尘粒混入水中，使含尘气体得以充分的净化。经由"S"形通道后，由于离心力的作用，获得尘粒的水又回到漏斗。净化后的气体由分雾室外挡水板除掉水滴后经净气出 口和通风机排出除尘机组，泥浆则由漏斗的排浆 阀定 期排出，新水则由供水管路补充。机组内的水位由溢流箱控制，当水位高出溢流堰时，水便流进水封并由溢流管排出，抽在溢流箱上的水位自动控制装置能保证水面在3-5mm的范围内 变动，从而保证机组稳定的高效率和节 约用水。溢流箱上部 用通风管与净气分雾室连通，使两者具有相 同高度的水面。溢流箱的水是通过插入插入除尘器下部连通的，以保持溢流箱水面平稳。
